공칭전압과 정격전압의 차이 이해하기

전기·전자 분야에서는 기기와 설비의 전압을 표현할 때 공칭전압과 정격전압이라는 두 가지 용어가 자주 사용됩니다.

얼핏 비슷해 보이지만 실제 의미와 적용 방식은 확연히 다릅니다.

이번 글에서는 두 용어의 차이를 구체적인 예시와 함께 살펴보겠습니다.

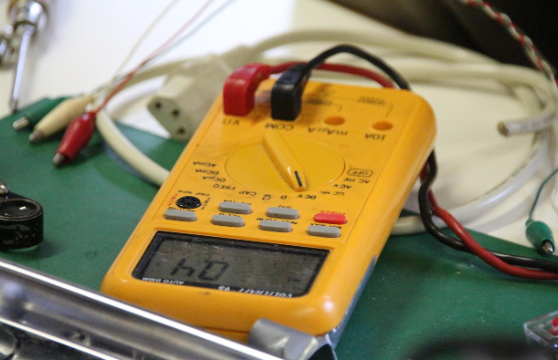

챗GPT 생성 이미지



1. 공칭전압(Nominal Voltage) 이란?

공칭전압은 말 그대로 명목상으로 정한 전압을 의미합니다.

실제 운전 전압과 정확히 일치하지 않더라도, 전기 기기와 설비를 구분하고 호칭하기 위해 사용됩니다.



• 예시 1: 가정용 전기는 220V라고 부르지만 실제 전압은 210~230V 사이에서 변동됩니다. 이때 220V가 공칭전압입니다.
• 예시 2: 배전선로에서 흔히 쓰는 22.9kV 역시 실제 전압과 다를 수 있으나 공칭전압으로 사용됩니다.



2. 정격전압(Rated Voltage) 이란?

정격전압은 전기 기기나 설비가 안전하게 동작할 수 있도록 제조사가 규정한 전압 범위입니다. 이 범위 내에서 기기가 성능을 발휘하면서도 과열이나 손상을 입지 않고 사용할 수 있습니다.

• 예시 1: 충전기에 정격전압은 100 ~ 240V로 되어있는데, 250V가 사용되면 손상될 수 있습니다.
• 예시 2: ‘정격 110V’ 표시가 있는 가전을 220V 콘센트에 꽂으면 손상될 수 있습니다.



3. 공칭전압과 정격전압의 차이

구분	공칭전압	정격전압
의미	명목상으로 정한 기준 전압	기기가 안전하게 동작할 수 있는 설계 전압
용도	전압 구분, 표준화, 구호적 목적	제품 성능 보장, 안전 운용
예시	220V, 22.9kV	스마트폰 충전기 5V, 전등 220V

또한, 전기공부를 해보신 분들은 아시겠지만 고전압에서 실제로 55kV를 사용하는데

그에 맞는 설비의 정격전압은 72.5kV이기도 합니다.



4. 실제 활용 사례

• 가정용 콘센트는 공칭전압 220V로 규정되어 있지만 실제 측정 값은 218V나 225V가 될 수 있습니다.
  하지만 정격전압 220V ±10% 범위 내라면 가전제품은 정상적으로 작동합니다.
• 산업 현장에서 모터를 구입할 때 ‘정격전압 380V’ 제품을 선택하면,
  ±10% 정도의 전압 변동이 있어도 안전하게 사용할 수 있습니다.



정리하면, 공칭전압은 전기를 부르는 이름이고, 정격전압은 기기의 안전 사용을 위한 규격입니다.

전기 기기를 사용할 때는 단순히 공칭전압만 보는 것이 아니라 반드시 정격전압 범위를 확인해야 합니다.

이를 정확히 이해하면 가정에서의 전기 안전은 물론, 산업 현장의 설비 관리에서도 큰 도움이 됩니다.
